Формирование керамических форм и восковых моделей, ОАО «Воткинский завод», г. Воткинск
Строительство роботизированного термоконстантного участка в корпусе 97 реализовано по ФЦП в рамках одного из проектов реконструкции и технического перевооружения ОАО «Воткинский завод».
Изготовленные на новом оборудовании литейные формы позволяют получить сложнейшие по геометрии детали из высоколегированных сталей, титана, алюминия, чугуна с внутренними полостями, практически не требующие дальнейшей обработки.
Длительность процесса изготовления форм при этом снизилась в три раза, а их прочность повысилась в четыре раза.
|
Заказчик: |
АО «Воткинский завод» |
|
Ген. проектировщик: |
АО «Прикампромпроект» |
|
Наименование работы: |
Реконструкция и техническое перевооружение заготовительного, механосборочного производства изделий 3М-30 комплекса «3К-30» в ОАО «Воткинский завод» г. Воткинск, Удмуртская Республика. |
|
Период проектирования: |
2013-2015 гг. |
|
Объем работ: |
Инженерные изыскания, техническое обследование, проектная документация, рабочая документация |
|
Сдано в эксплуатацию: |
2016 г. |

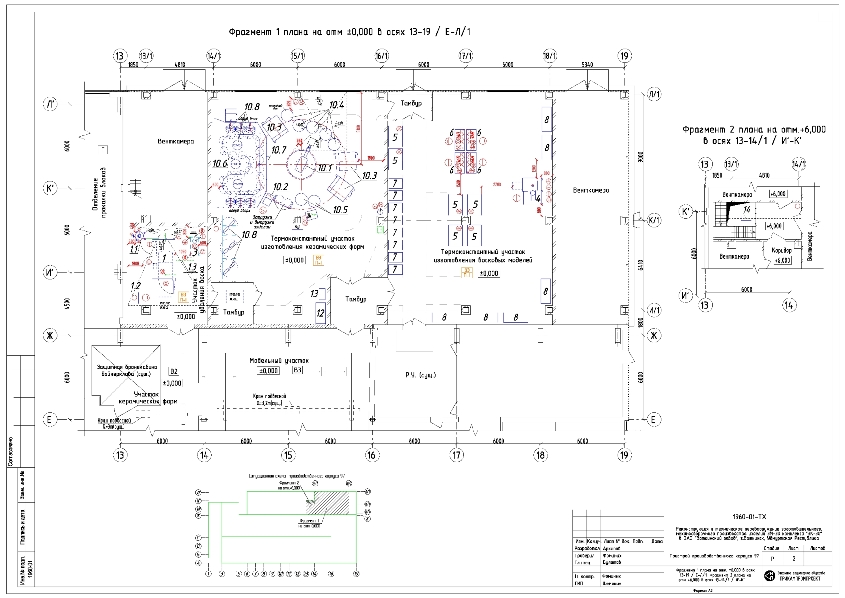

Планировки помещений
Основные данные и технико-экономические показатели
|
Этажность: |
2 этажа |
|
Площадь застройки: |
615,9 м2 |
|
Общая площадь: |
1 095,9 м2 |
|
Строительный объем: |
7 109,1 м3 |
Дополнительная информация

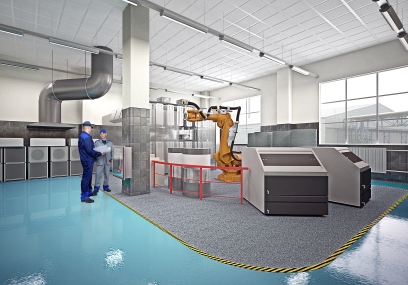

Реализация проекта кроме внедрения современного роботизированного комплекса предусматривает сложную систему обеспыливания и кондиционирования воздуха для обеспечения параметров микроклимата в заданных параметрах в соответствии с технологическими и нормативными требованиями.
В составе пристроя корпуса 97:
- Термоконстантный участок изготовления восковых моделей;
-
Термоконстантный участок изготовления керамических форм;
-
Участок удаления воска.

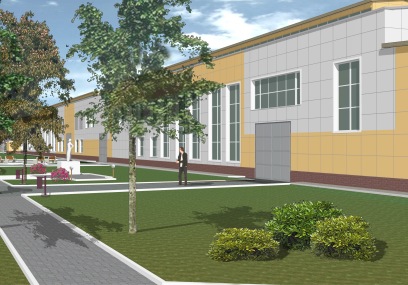

Внутренние стены пристроя облицованы керамической плиткой в сочетании с покрытием воднодисперсионной краской. Для отделки полов в зависимости от назначения помещения использованы мозаичные покрытия или наливные полы. Отделка потолка выполнена с использованием подвесной реечной системы «Гейпель». Остекление окон выполнено с применением витражной системы.
Степень огнестойкости здания – II
Класс конструктивной пожарной опасности – С0
Класс функциональной пожарной опасности производственных помещений – Ф5.1
Уровень ответственности здания – II (нормальный)
